توضیحات
-
کد فنی: 6AV2123-2GB03-0AX0
- 7 اینچ TFT
- پشتیبانی از پروفی نت
- یک عدد پورت اترنت
- یک پورت USB

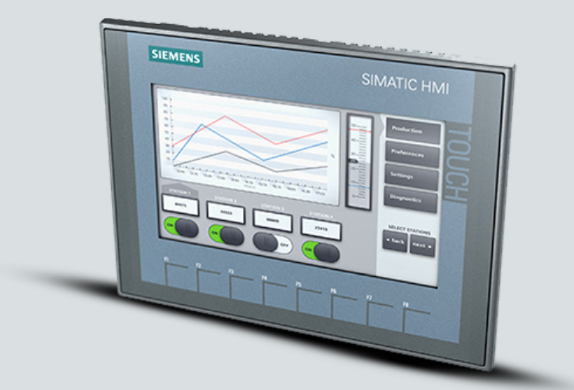

مشخصات فنی اچ ام آی سری KTP700 Basic زیمنس 6AV2123-2GB03-0AX0
- سری محصول Basic مدل KTP700
- نوع نمایشگر TFT تاچ اسکرین با نور پس زمینه LED
- ابعاد صفحه نمایش 7 اینچ
- قطر نمایشگر 154.1 میلیمتر
- عرض نمایشگر 85.9 میلیمتر
- تعداد رنگها 65.536 رنگ
- رزولوشن یا دقت صفحه نمایش 800 × 480 پیکسل
- مقدار زمان عملکرد نور پس زمینه 20000 ساعت در دمای 25 درجه سانتیگراد
- با امکان تنظیمات نور پس زمینه
- دارای کیبورد (حروف) و (اعداد) لمسی به زبان انگلیسی
- قابل اتصال به PLCهای مختلف
- نوع صفحه لمسی (آنالوگ مقاومتی)
- نوع نصب HMI (قابل نصب به شکل عمودی در حالت پرتره و نصب افقی (بیشترین زاویه استاندارد بدون تهویه خارجی تا 35 درجه)
- دارای منبع تغذیه 24 ولت در نوع جریان مستقیم DC (ولتاژ مناسب از حداقل 19.2 تا حداکثر 28.8 ولت)
- جریان ورودی (مقدار مصرف جریان اسمی) 230 میلیآمپر
- جریان راه اندازی با منحنی I2t حدود 0.2 آمپر
- توان فعال قابل مصرف (نرمال) 5.5 وات
- نوع پردازنده دستگاه ARM
- دارای حافظه فلش با ظرفیت ذخیره اطلاعات تا 10 مگابایت
- با داشتن حافظه RAM
- دارای بوق آلارمدهی و فاقد اسپیکر
- دارای ساعت سخت افزاری (زمان دقیق)
- با داشتن ساعت نرم افزاری
- با امکان همگام سازی ساعت و برخورداری از حافظه نگهداری (تا حدود 6 هفته)
- قابلیت پشتیبانی از پروتکل ارتباطی پروفی نت Profinet IO
- دارای پروتکلهای اترنت Ethernet در نوع TCP/IP ،DHCP ،SNMP ،LLDP
- دارای پورت ارتباطی USB
- فاقد حفاظت از وب HTTP و HTML
- فاقد پروتکل ارتباطی CAN
- دارای پروتکل ارتباطی مدباس MODBUS TCP/IP
- با کلاس حفاظت IP65 از قسمت جلویی
- با کلاس حفاظت IP20 از قسمت انتهای دستگاه
- دمای محیط کاری (نصب عمودی) 0 تا 50+ درجه سانتیگراد
- دمای محیط کاری (در حداکثر زاویه انحراف) 0 تا 40+ درجه سانتیگراد
- دمای محیط کاری (نصب عمودی در حالت پرتره) 0 تا 40+ درجه سانتیگراد
- دمای ذخیره و نگهداری HMI از 20- الی 60+ درجه سانتیگراد
- رطوبت نسبی در حین کار تا حداکثر 90 درصد (بدون تراکم)
- با داشتن سیستم عامل اختصاصی
- با امکانات سیستم آلارم و هشدار دهی
- دارای نشانگر پیام
- پشتیبانی از نرم افزارهای تیاپورتال و STEP 7
- قابل برنامه ریزی با نرم افزار Wincc Basic v13
- با قابلیت 10 زبان آنلاین در زمان کار
- با امکان نمایش انیمیشن
- امکان نمایش دیتا بهصورت منحنی با نمودار
- تعداد زبانها در پروژه 32 عدد
- جنس بدنه جلو دستگاه HMI (پلاستیک)
- ابعاد (عرض × ارتفاع × عمق) 39 × 158 × 214 میلیمتر
- ابعاد برش نصب (عرض × ارتفاع) 198 × 142 میلیمتر
- وزن محصول (بدون بستهبندی) 780 گرم
- دارای تاییدیه KC ،RCM ،cUL us ،CE
- ساخت کشور آلمان
- برند سازنده زیمنس
-
قابلیتهای اصلی اچ ام آی سری KTP700 Basic زیمنس
- نمایشگر با کیفیت و رزولوشن بالا: این تاچ پنل با نمایشگر رنگی و دقت صفحه نمایش مناسب امکان مشاهده تصاویر گرافیکی، نمودار و دیتاهای سیستم را به طور دقیق فراهم میکند.
- سازگار و هماهنگ با انواع دستگاهها: اچ ام آی سری Basic زیمنس به خوبی و با استاندارد با کنترلرهای PLC سری S7 زیمنس سازگار است و امکان نظارت کامل بر سیستم اتوماسیون صنعتی را ایجاد میکند.
- پشتیبانی از پورتهای ارتباطی متنوع: این دستگاه با امکان اتصال به انواع پروتکل ارتباطی چون پروفی نت، اترنت و پروفی باس امکان اتصال آسان و با سرعت بالا به تجهیزات و شبکه صنعتی را ایجاد میکند.
- ساختار مقاوم با استاندارد IP65 در بدنه: با داشتن درجه حفاظت IP65 در بخش جلو، این اچ ام آی در برابر نفوذ ذرات ریز و گرد و غبار مقاوم است و برای استفاده در محیطهای سخت صنعتی مناسب میباشد.
- کارایی ایمن تا دمای 50 درجه سانتیگراد: این HMI در بازه دمایی وسیع تا رنج 50 درجه سانتیگراد بدون افت توان به خوبی کار میکند.
- نظارت بر ورودی و خروجیها: این تاچ پنل با امکان کنترل دقیق روی ورودی و خروجی امکان مدیریت مطمئن بر فرآیندهای صنعتی را برای اپراتور فراهم میکند.
- نصب و راه اندازی راحت: HMI سری Basic زیمنس بسیار راحت نصب میشود و بدون نیاز به ابزار خاصی توسط کاربر قابل راه اندازی است تا به بهینه سازی هزینهها و زمان در کاربریها کمک کند.
-
با ضمانتنامه کتبی و شرکتی
*** خسارات ناشی از ضربه، سوختگی و آبریختگی شامل گارانتی نمی شود. ***
