فیش مادگی استریو جک صدا
توضیحات

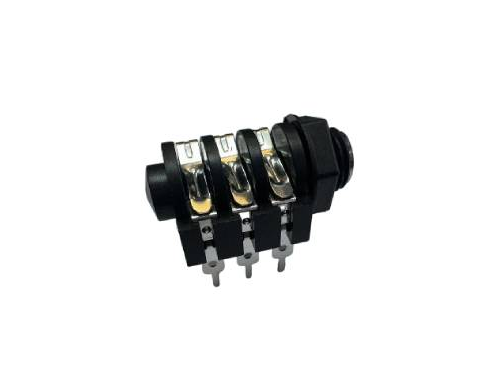

فیش مادگی استریو جک صدا
فیش مادگی استریو جک صدا که بیشتر با نام «جک 3.5 میلیمتری مادگی» یا “AUX Female Stereo Jack” شناخته میشود، یکی از پرکاربردترین کانکتورهای صوتی در دنیای الکترونیک و صوت و تصویر است. این فیش معمولاً برای اتصال هدفون، اسپیکر، گوشی، لپتاپ، تلویزیون، ضبطصوت و انواع تجهیزات صوتی بهکار میرود.
استفاده از این نوع فیش به دلیل سادگی، کیفیت مناسب صدا، قیمت اقتصادی و قابلیت نصب آسان، در انواع پروژههای DIY و تعمیرات تخصصی بسیار رایج است.
مشخصات فنی فیش مادگی استریو 3.5mm
| مشخصه | مقدار |
|---|---|
| نوع فیش | مادگی جک صدا |
| اندازه | 3.5 میلیمتر |
| ساختار داخلی | استریو (دارای دو کانال صدا + زمین) |
| تعداد پین | 3 پین (L, R, GND) |
| جنس کانکتورها | فلزی – آلیاژ مس با روکش نیکل یا طلا |
| جنس بدنه | پلاستیکی مقاوم یا فلزی (بسته به مدل) |
| نوع اتصال سیم | لحیمی |
| استاندارد | TRS (Tip-Ring-Sleeve) برای صدای استریو |
| کاربرد | اتصال هدفون، کابل AUX، اسپیکر، پروژههای صوتی |
ساختار فیش مادگی استریو چگونه است؟
یک فیش مادگی استریو 3.5 میلیمتری معمولاً دارای سه نقطه تماس است:
-
Tip (نوک جک): سیگنال کانال چپ (Left)
-
Ring (حلقه میانی): سیگنال کانال راست (Right)
-
Sleeve (بدنه فلزی): زمین مشترک (Ground)
در داخل فیش مادگی، این سه ناحیه به سه پایه فلزی متصل هستند که میتوانند به سیمهایی لحیم شوند. بدین ترتیب، شما میتوانید فیش را مستقیماً به مدار یا کابل خروجی دلخواه خود متصل کنید.
تفاوت استریو و مونو در فیشهای جک صدا
| ویژگی | فیش استریو | فیش مونو |
|---|---|---|
| تعداد کانال | 2 (چپ و راست) | 1 (تک کانال) |
| تعداد پین | 3 (TRS) | 2 (TS) |
| کیفیت صدا | بهتر | محدودتر |
| کاربرد | هدفون، اسپیکر استریو | میکروفون، برخی آلات موسیقی |
فیش مادگی استریو مناسب انتقال صدای دو کاناله است. اگر نیاز به کیفیت بهتر و تفکیک کانالهای صوتی دارید، استریو انتخاب استاندارد است.
کاربردهای فیش مادگی استریو جک صدا
1. تعمیرات هدفون و هدست
در صورتی که سوکت هدفون خراب شده باشد، میتوان آن را به یک فیش مادگی استریو جدید متصل کرد و دوباره مورد استفاده قرار داد.
2. ساخت کابل AUX دستساز
میتوانید به کمک این فیش، کابل AUX با طول دلخواه و کیفیت مدنظر خودتان بسازید.
3. اتصال اسپیکر به لپتاپ یا گوشی
برای اسپیکرهایی که با فیش نری AUX متصل میشوند، این مادگی نقش رابط را ایفا میکند.
4. پروژههای صوتی DIY
در ساخت انواع میکسر، آمپلیفایر، تقویتکننده صوتی یا حتی پروژههای آردوینویی که به پخش صدا نیاز دارند، استفاده از این فیش بسیار رایج است.
5. رکوردرها و تجهیزات استودیویی
در بسیاری از تجهیزات ضبط صدا، فیش مادگی استریو برای دریافت صدای ورودی از منابع مختلف استفاده میشود.
